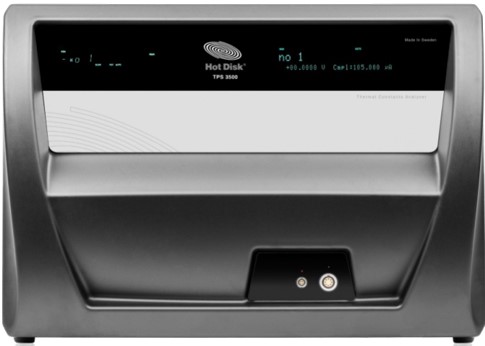

热常数分析仪

放置部门

公共技术中心

放置地点

过程大厦A座814室

管理员

雒敏婷

设备原值

139.69万元

联系电话

010-82545040

Email

mtluo@ipe.ac.cn

功能

热常数分析仪主要用来同时测量材料的导热系数、热扩散系数和热容，该设备是采用瞬态平面热源法，核心元件是一个薄层圆盘形的温度依赖探头，探头是由导电金属镍经刻蚀处理后形成的连续双螺旋结构的薄片，外层为双层Kapton保护层。测试时，在探头上通过恒定输出的电流，由于温度的增加，探头的电阻发生变化，从而在探头两端产生一定程度的电压降。由于样品导热性能的不同，探头的热量散失不同，产生的电压变化也不同。

技术参数指标

1. 导热系数测量范围：0.005 - 1800 W/mK；
2. 热扩散系数测量范围：0.01-1200mm2/s；
3. 比热测量范围：0.01-5 MJ/(m3K)；
4. 精度：导热系数：±3%，重复性优于1%；热扩散系数：±5%；比热：±7%；
5. 油浴控温：-30 - 200℃，精度：±0.01℃；管式炉控温：RT - 1000℃，精度：±0.5℃；
6. 样品尺寸：室温最小样品尺寸：直径10mm、厚度2mm;单层膜厚度：10μm - 2mm；高导薄膜或片材厚度：20μm - 8mm；管式炉最大样品：直径80mm、厚度25mm。

对外服务时间及收费

对外服务时间：

0:00—24:00，统一在中国科学院仪器平台上预约。

收费标准：

1. 室温热性能（热导率、比热容等）：300元/个
2. 高温热导率：300元/小时，

备注
